부동 축 방향 유량 펌프

부유식 축류 펌프

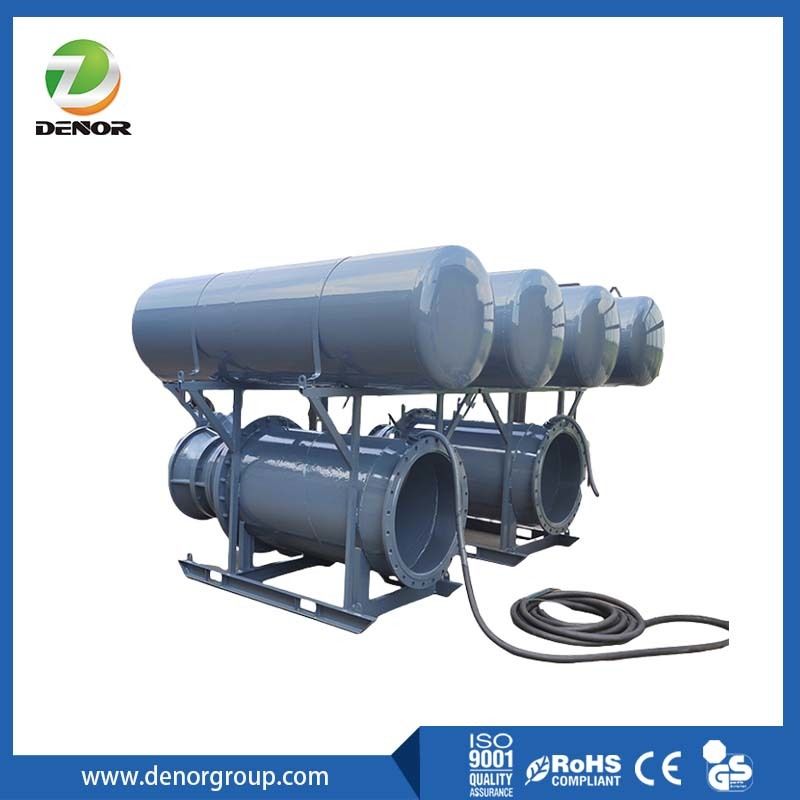

부유식 축류 펌프는 축류 펌프와 부유식 폰툰 또는 바지 스타일 플랫폼을 결합한 통합 펌핑 시스템입니다. 이 설계는 전체 펌프 어셈블리가 수면 위에 떠 있도록 하여 수위가 변동하는 곳에서 대량의 물을 이동하는 데 매우 다재다능한 솔루션입니다.

폰툰 타입축류 펌프(저흡입 타입) 저수지, 호수, 강물 운반에 적용 가능 대유량 저양정 물 운반 수질은 원수 또는 경성수 이송 매체의 온도는 50℃ 미만 양정은 10미터 미만 간단한 조작 사용하기 쉬움 수도관과 협력 임시 대유량 배수가 가능 저수지 물 이송 배수에 적합

주요 구성 요소
폰툰(부유체): 시스템의 핵심입니다. 일반적으로 강철, 폴리에틸렌(PE) 또는 유리 섬유 강화 플라스틱(FRP)으로 만들어진 밀폐된 중공 구조로, 펌프, 모터 및 배관을 지지하는 부력을 제공합니다.

축류 펌프: 펌핑의 핵심입니다. 임펠러(프로펠러)가 축에 평행하게 유체를 이동시켜 물을 방사형으로 던지는 대신 '밀어냅니다'. 이는 고유량, 저양정 응용 분야에 이상적입니다.

구동 모터: 일반적으로 폰툰 상단에 장착된 전기 또는 디젤 엔진으로, 접근, 냉각 및 보호를 위해 수면 위로 높이 설치됩니다.

긴 수직 샤프트: 폰툰의 모터를 아래의 잠수 펌프 임펠러에 연결하여 구동력을 전달합니다.

배출 파이프 및 플렉시블 커넥터: 중요한 부분입니다. 배출 파이프는 플렉시블 호스 또는 커플링을 통해 펌프 볼류트에 연결됩니다. 이를 통해 펌프는 경직된 파이프라인에 스트레스를 주거나 손상을 주지 않고 수위 및 파도 작용에 따라 움직일 수 있습니다.

계류 시스템: 부유 펌프를 원하는 위치에 고정하는 케이블, 체인 및 앵커(해안 또는 해저의 데드웨이트에 연결)

작동 방식
모터는 수직 샤프트를 구동하여 축류 임펠러를 회전시킵니다. 임펠러는 폰툰 아래에서 축 방향으로 물을 끌어들여 배출 파이프로 축 방향으로 위쪽으로 배출합니다. 전체 어셈블리가 부유하여 수위에 따라 자동으로 상승 및 하강하여 펌프의 입구가 항상 작동에 최적의 잠수 깊이에 있도록 합니다.

장점
수위 변화에 적응: 가장 큰 장점입니다. 수위가 크게 변동할 수 있는 저수지, 강 및 호수에서 효율적으로 작동하여 낮은 수위에서 펌프 공동 현상 또는 높은 수위에서 침수 위험을 제거합니다.

신속한 배치 및 이동성: 영구적인 토목 구조물이나 복잡한 기초가 필요하지 않습니다. 필요에 따라 신속하게 운송, 설치 및 다른 위치로 이동할 수 있어 비상 배수 및 계절별 응용 분야에 적합합니다.

비용 효율적: 고정 펌프실, 수중 건설 및 광범위한 현장 준비의 필요성을 없애 초기 투자를 대폭 줄입니다.

쉬운 유지 보수 및 접근성: 모든 주요 구성 요소(모터, 제어 장치)가 수면 위에 있어 다이빙이나 현장 배수 없이 검사, 서비스 또는 수리가 용이합니다.

응용 분야
비상 홍수 제어 및 배수: 폭풍 후 침수 지역(도시, 건설 현장) 배수를 위한 신속한 배치.

농업 관개 및 배수: 강 또는 운하에서 밭으로 물을 펌핑하거나 농지에서 과도한 물을 배수.

양식업: 대형 어류 및 새우 양식장에서 물 순환, 폭기 및 교환.

원수 취수: 수원에서 정수 시설로 물을 이송.

환경 관리: 정체를 방지하고 수질을 개선하기 위해 호수와 연못에서 물을 순환.

건설 배수: 건설 구덩이, 코퍼 댐 및 광산 현장에서 물을 펌핑.
