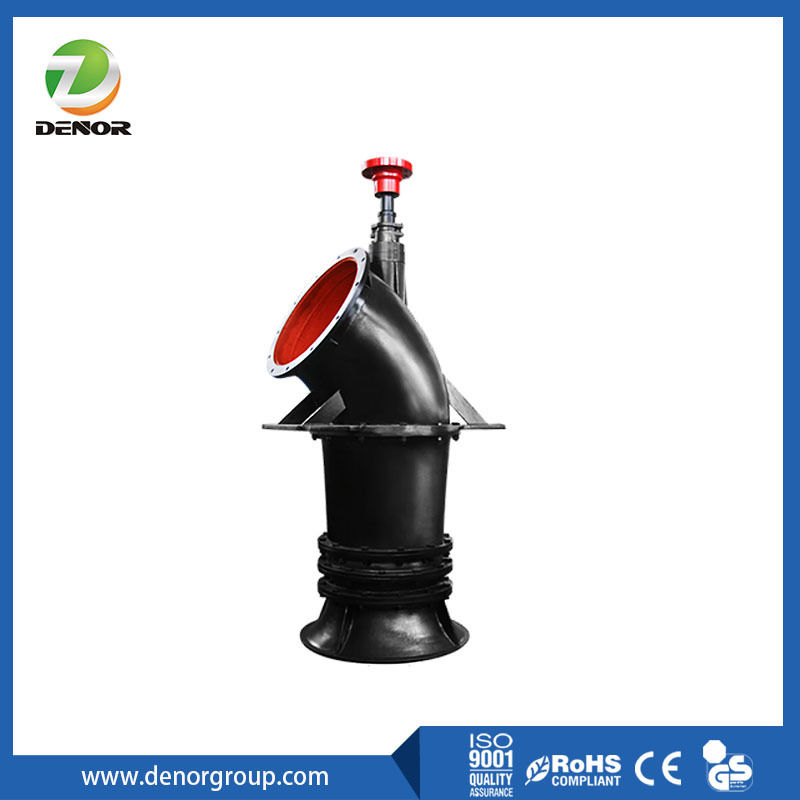

ZLB 수직 축류 펌프

ZLB 수직 축류 펌프

ZLB 수직 축류 펌프는 Denor가 개발한 중소형 축류 펌프입니다. 이 일련의 제품은 넓은 스펙트럼, 우수한 유압 성능 및 새로운 구조를 가지고 있으며 고효율, 우수한 캐비테이션 성능, 쉬운 설치 및 유지 관리가 특징입니다. 동시에 최신 정보 제어 기술과 결합하여 자동 모니터링 기능을 갖춘 자체 개발한 지능형 워터 펌프 시스템을 구성할 수 있습니다.

애플리케이션
이 시리즈의 제품은 다음 용도로 사용할 수 있습니다.깨끗한 물 또는 물리적, 화학적 특성을 지닌 기타 액체가까운물전달 매체의 온도가 다음보다 높지 않은 경우50ºC. 그들은 대규모 물 보존 프로젝트, 농지 관개, 산업용 물 운반에 널리 사용됩니다. 화력 발전소는 순환수, 조선소 수준, 도시 급수 및 배수, 물 전환 프로젝트를 수행합니다.

성능 매개변수 표(낮은 양정 및 대유량)

표준 구성의 재료표

구조적 장점

작은 마찰 계수, 진동 흡수 기능을 갖춘 고품질 고무 가이드 베어링이 기본으로 제공되며 특히 축류 펌프에 적합합니다.
하부 가이드 베어링은 길이-직경 비율이 더 나은 긴 구조를 채택하여 로터 부품의 안정성을 크게 향상시킵니다.
충분한 윤활 수로 설계 및 우수한 냉각 윤활 효과

정밀주조, 합리적인 곡률반경, 내부통로의 원활한 전환, 성능최적화
멀티리브 구조의 디자인으로 바디의 강성과 강성을 높였습니다.
합리적인 게양 구멍 디자인, 편리한 게양

정밀 주조, 내부 통로 원활한 전환, 성능 최적화
유지보수가 용이한 Half 구조

기존의 작업조건에서는 바깥원형의 방열리브가 열을 발산하여 현장에서 외부수를 받는 어려움을 해결하였습니다.
특수한 작업 조건에서는 코일의 열 복사를 증가시켜 장치가 오랫동안 작동되도록 합니다.
안전한 작동을 보장하기 위해 온라인 진동 측정 및 온도 측정 장치 장착

고강도 샤프트, 고강도, 우수한 강성, 높은 임계 속도를 위한 표준 강철, 안정적인 작동 보장
그리고 가이드 베어링 및 패킹과 일치하는 부분에는 탈착식 보호 슬리브가 제공되어 유지 관리가 편리합니다.

3D 흐름 이론 설계 및 CFD 계산 시뮬레이션이 채택되어 고효율, 넓은 고효율 영역 및 우수한 캐비테이션 성능을 제공합니다.
독자적으로 개발한 유압 모델로 고효율 영역이 넓습니다.
금속 금형, 정밀 주조 채택


제품 장점
고효율 에너지 절약: 유압 모델은 3D 흐름 이론으로 설계되었으며 CFD 전산 시뮬레이션으로 계산되었으며 이론상 최고의 성능을 발휘합니다.유압 부품은 금속 몰드로 만들어지고 가이드 블레이드 몰드는 CNC로 정밀하게 주조되며 가이드 블레이드 쉘과 흡입 콘 블랭크는 수지 모래로 주조되고 솔리드 흐름 채널은 설계 도면과 완전히 일치하며 효율성이 더 높고 넓은 고효율 영역입니다.
높은 신뢰성:입구 흐름 채널의 설계가 합리적이고 입구 물이 소용돌이 없이 균일하며 원활하게 작동하며 펌프 샤프트의 절대 동심도 및 로터 부품의 우수한 정적 균형으로 인해 펌프가 고속으로 작동할 때 진동이 적고 소음이 적습니다.
고급 기술:금형, 정밀 주조, 부품 품질을 사용하는 모든 부품은 신뢰할 수 있습니다.
낮은 유지 관리:합리적인 구조, 편리한 조립 및 분해, 간단한 유지 관리
재고 관리:합리적인 재고관리, 짧은 리드타임, 빠른 납기
자동 모니터링:장착지능형 워터 펌프 시스템자동 모니터링 기능을 갖춘 독립적인 개발
