원래 장소:
중국
브랜드 이름:
DENOR
인증:
ISO/CE/TUV
모델 번호:
DENOR-DF

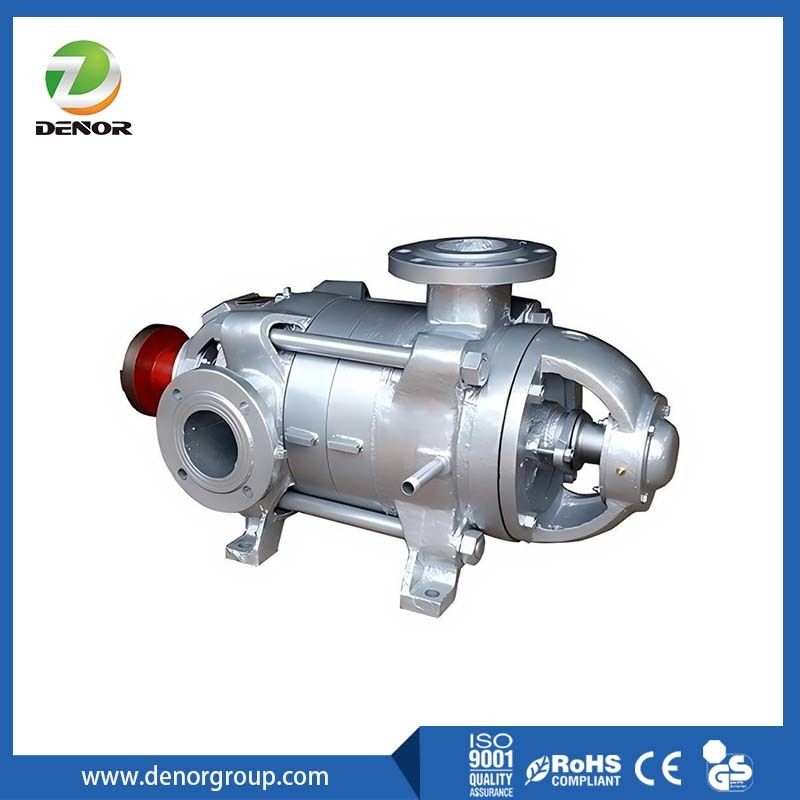

DF수평 다단 원심 펌프는 고체 입자가 없는 부식 방지 액체를 이송하기에 적합한 단일 흡입, 다단, 분절형 부식 방지 화학 원심 펌프입니다. 이송 매체의 온도는 -20℃~105℃이며, 허용 입구 압력은 0.6MPa입니다. 펌프의 유동 부품에는 주강과 주조 스테인리스강의 두 가지 재료가 있습니다. 주문 시 재료의 이름, 농도, 입구 압력, 작동 온도 및 부식 정도에 따라 펌프의 재료 및 밀봉 유형과 펌프 구조를 합리적으로 선택해야 합니다.
DF 수평다단 원심 펌프는 여러 개의 임펠러를 직렬로 사용하여 높은 양정을 달성하면서 고체 입자가 없는 깨끗한 물 또는 부식성 액체를 이송하도록 설계된 일련의 수평 장착, 단일 흡입 원심 펌프입니다. 이들은 분절형 케이싱, 수평 입구 및 수직 출구로 구성되며, DF 표시는 부식성 액체에 적합한 펌프를 나타내며 종종 스테인리스강으로 만들어집니다.
1. 고정자 부분: 펌프 본체(물 입구 및 출구 섹션, 중간 섹션), 가이드 베인 등으로 구성되며, 풀 로드를 통해 나사로 고정되어 밀봉된 작업 챔버를 형성합니다.
2. 회전자 부분: 샤프트, 임펠러, 샤프트 슬리브 및 밸런스 디스크 장치로 구성됩니다. 샤프트 전달을 통해 임펠러가 회전하여 원심력을 생성하여 매체의 흐름을 구동합니다.
3. 베어링 부분: 베어링 본체, 베어링 및 베어링 글랜드로 구성됩니다. 베어링은 샤프트를 지지하는 역할을 하며 샤프트의 정상적이고 안정적인 작동을 보장합니다.
4. 밀봉 부분: 패킹 씰과 기계적 씰로 구분되며, 패킹 씰은 누출 요구 사항이 엄격하지 않거나 매체에 고체 입자가 포함된 경우에 주로 사용되는 반면, 기계적 씰은 고온, 고압 및 부식성 조건에 적합하며 누출에 대한 엄격한 요구 사항이 있습니다. 펌프의 경우 두 씰 모두 펌프의 양단을 밀봉하여 펌프 내 매체의 유출을 방지하고 펌프의 밀봉을 보장하는 역할을 합니다.
구조:
1. 도시 급수 및 고압 부스팅.
2. 산업 순환 시스템 및 처리 시스템.
3. 보일러, 응축 시스템, 고층 건물 또는 소방 시스템용 급수.
4. 장거리 물 이송.
5. 냉각수 시스템.
