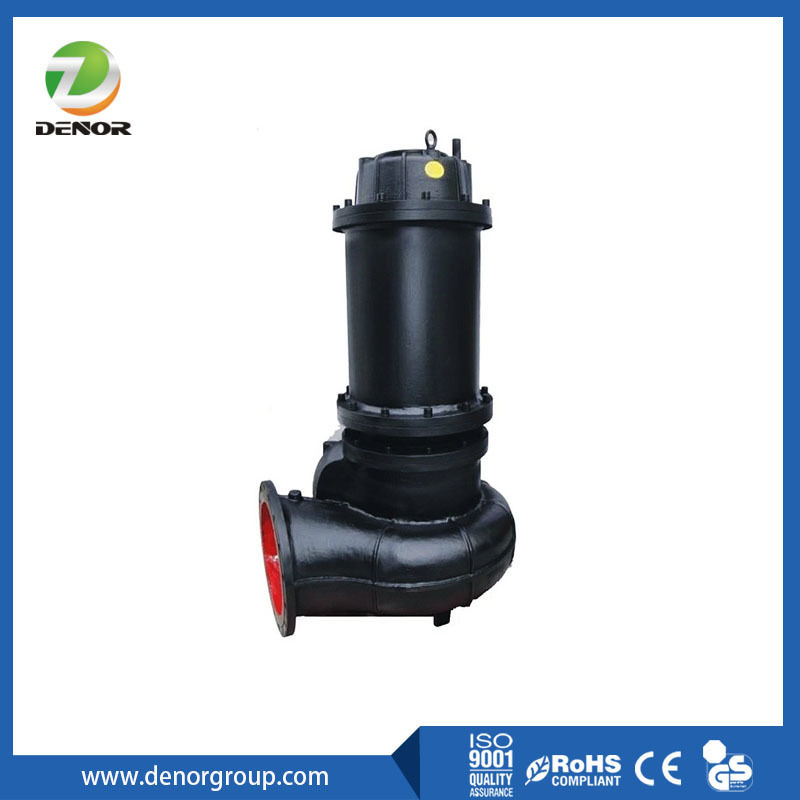

이중 흡수 잠수 하수 펌프

원래 장소	중국
브랜드 이름	DENOR
인증	ISO/CE/TUV
모델 번호	DNR-QWB

제품 상세정보

재료:

스테인레스 스틸 / 주철 (선택 사항)

보호 수업:

IP68

콘센트 범위:

DN100 mm ~ DN500 mm

전압:

220V/380V (선택 사항)

힘:

30kW -250kW

흐름 범위:

100m3/h -3000m3/h

헤드 레인지:

6m-80m

보증:

1 년

포장:

나무 케이스 포장

제품 설명

대유량 이중 흡입 잠수 오수 펌프

스테인리스강/주철 부품 (선택 사항).
대유량, 대전력 범위.
독특한 임펠러 디자인으로 큰 입자를 통과시킬 수 있습니다.
내구성이 뛰어나고 부식에 강합니다.

대유량 이중 흡입잠수 오수 펌프는 진보되고 성숙된 유압 성능을 가지고 있습니다. 펌프는 청정수와 오수 두 가지 시리즈로 나뉩니다.
실제 작동에서 최신 이중 흡입 및 이중 채널 구조를 채택하여 펌프의 물 유입구가 상부와 하부로 나뉘고, 물은 펌프 임펠러의 양쪽 끝에서 들어와 중앙에서 나옵니다.
펌프가 양쪽 끝에서 물을 흡입하기 때문에 모터는 축 방향 장력이 없고, 이중 채널 구조는 반경 방향 힘을 줄여 수명을 연장하고 내구성, 안정성 및 실용성을 달성합니다.

제품 특징:

1. 이 시리즈의 이중 흡입잠수 전기 펌프는 잠수 모터와 이중 흡입 펌프의 독창적인 조합으로, 잠수 전기 펌프의 기능뿐만 아니라 고효율 및 안정적인 작동을 갖춘 이중 흡입 펌프의 특별한 성능도 가지고 있습니다.

2. 이중 흡입 잠수 전기 펌프는 더 높은 양정 상황에서의 사용 요구 사항을 충족할 수 있습니다. 기계적 씰이 부압 상태에서 작동하기 때문에 안정성이 더 높습니다.

3. 이중 하향 물 흡수 구조는 낮은 물 흡수 레벨을 가지고 있습니다. 이중 흡입 이중 유로 단일 볼류트 구조로 인해 모터는 축 방향 장력이 없어 반경 방향 힘을 줄이고 균형을 이루어 펌프의 수명을 3배 연장하고 효율을 15% 향상시킵니다.

4. 구조가 더 합리적이고 외관이 콤팩트하고 아름다워 펌프 작동이 더 안전하고 신뢰할 수 있습니다.

5. 외부 순환 수 장치가 장착된 펌프는 낮은 수위 상황에서 장시간 연속적으로 작동할 수 있습니다. 자체 교반 임펠러가 장착된 펌프는 자체 교반 기능을 가지고 있습니다. 수영장의 물을 저어 오수와 먼지가 섞여 펌프로 배출될 수 있습니다.

6. WQS 유형은 대유량 채널 막힘 방지 구성 요소 설계를 채택하여 오물 통과 능력을 크게 향상시키고 짧은 섬유 재료와 직경이 작은 고체 입자를 효과적으로 통과시킬 수 있습니다.

7. 합리적인 설계, 합리적인 모터 매칭, 고효율 및 에너지 절약.

8. 기계적 씰은 경질 및 내식성 텅스텐 카바이드로 만들어진 이중 채널 직렬 씰을 채택합니다. 내구성이 뛰어나고 내마모성이 뛰어나 펌프가 8,000시간 이상 안전하게 작동할 수 있습니다.

9. 펌프는 콤팩트한 구조, 작은 크기, 쉬운 이동 및 설치를 갖추고 있습니다. 펌프실을 건설할 필요가 없습니다. 물에 잠겨 작동할 수 있어 프로젝트 비용을 크게 절감합니다.

10. 오일-수 프로브는 펌프 오일 챔버에 설치됩니다. 펌프 측의 기계적 씰이 손상되면 물이 오일 챔버로 들어가 프로브가 신호를 생성하여 펌프를 보호합니다.

11. 사용자의 필요에 따라 펌프의 누수, 전기 누설, 과부하 및 과열을 모니터링하여 펌프의 안정적이고 안전한 작동을 보장하기 위해 완전 자동 안전 보호 제어 캐비닛을 장착할 수 있습니다.

12. 이중 레일 자동 커플링 안전 시스템은 펌프의 설치 및 유지 보수를 편리하게 하며, 이 목적으로 사람이 오수 구덩이에 들어가고 나갈 필요가 없습니다.

13. 플로트 스위치는 필요한 수위 변화에 따라 펌프의 시작과 정지를 자동으로 제어할 수 있으며, 특별한 감독이 필요하지 않습니다.

14. 작동 양정 범위 내에서 모터가 과부하되지 않도록 합니다.

15. 적용 시나리오에 따라 모터는 외부 순환 냉각 시스템을 채택하여 무수(건조) 상태에서 전기 펌프의 안전한 작동을 보장할 수 있습니다.

16. 고정 자동 커플링 설치 및 이동식 설치의 두 가지 설치 방법이 있으며, 이는 다양한 사용 경우를 충족할 수 있습니다.

제품 적용 분야

1. 공장 및 사업장의 심각하게 오염된 폐수 배출.
2. 도시 하수 처리장의 배수 시스템.
3. 주거 지역의 하수 배수장.
4. 소방 시스템의 배수장.
5. 병원 및 호텔의 하수 배출.
6. 도시 공학 및 건설 현장.
7. 탐사 및 채광 보조 장비.
8. 농촌 바이오가스 풀의 농지 관개.
9. 정수장의 급수 장치

이중 흡입 잠수 오수 펌프는 고효율 유압 모델을 기반으로 설계된 고급 잠수 오수 펌프입니다. 이중 흡입 임펠러는 축 방향 힘의 완벽한 균형을 이루어 탁월한 신뢰성, 긴 수명 및 부드러운 작동을 제공합니다. 막힘 문제를 해결하도록 설계되지 않았지만(커터 펌프와 같이) 고유량, 고부하 및 연속 작동 조건에서 안정성 및 수명 문제를 해결하도록 설계되었습니다.

펌프 사용 조건

1. 매체 온도는 60℃를 초과하지 않고, 밀도는 1.0~1.3kg/dm3이며, pH 값은 5~9 범위 내에 있습니다.

2. 내부 중력 순환 냉각 시스템이 없는 펌프의 경우 모터 부분은 액체 표면 위로 1/2을 초과하지 않아야 합니다.

3. 일반적으로 펌프는 모터가 과부하되지 않도록 작동 헤드 범위 내에서 사용해야 합니다. 전체 헤드 범위 내에서 사용해야 하는 경우 제조업체가 제조할 수 있도록 주문 시 지정해야 합니다.

4. 작동 중 펌프 모터 전류는 모터의 정격 전류를 초과해서는 안 됩니다.

제품 매개변수:

모델	속도	전력	효율	모델	속도	전력	효율
구경-유량-양정	(r/min)	(kw)	(%)	구경-유량-양정	(r/min)	(kw)	(%)
(mm)(m3/h)(m)				(mm)(m3/h)(m)
100WQS100-50	2900	30	60.6	300WQS1000-20	1450	90	71.2
100WQS100-60	2900	37	63.1	300WQS1000-25	1450	110	72.9
100WQS100-70	2900	45	60.6	300WQS1000-30	1450	132	72.9
100WQS100-80	2900	45	64.6	300WQS1000-35	1450	160	70.1
150WQS150-35	1450	30	63.6	350WQS1200-7	960	37	72.8
150WQS150-40	2900	37	63.1	350WQS1200-9	960	45	76.9
150WQS150-50	2900	45	60.6	350WQS1200-11	960	55	76.9
150WQS150-65	2900	55	64.4	350WQS1200-13	1450	75	66.7
150WQS150-80	2900	75	62.3	350WQS1200-17	1450	90	72.7
150WQS200-27	1450	30	65.4	350WQS1200-22	1450	110	76.9
150WQS200-32	1450	37	62.8	350WQS1200-26	1450	132	75.8
150WQS200-40	2900	45	64.6	350WQS1200-30	1450	160	72.1
150WQS200-50	2900	55	66.1	350WQS1200-35	1450	200	67.3
150WQS200-65	2900	75	63	350WQS1500-5.5	960	37	71.5
150WQS200-80	2900	90	64.6	350WQS1500-7	960	45	74.8
200WQS250-25	1450	30	66.8	350WQS1500-9	960	55	78.7
200WQS250-32	1450	37	69.3	350WQS1500-11	1450	75	70.5
200WQS250-40	1450	45	71.2	350WQS1500-14	1450	90	74.8
200WQS250-45	1450	55	69.7	350WQS1500-17	1450	110	74.3
200WQS250-55	1450	75	62.4	350WQS1500-20	1450	132	72.9
200WQS250-65	1450	90	65.6	350WQS1500-25	1450	160	75.1
200WQS300-20	1450	30	72.7	350WQS1500-30	1450	200	72.1
200WQS300-25	1450	37	73.6	350WQS1500-35	1450	220	76.5
200WQS300-30	1450	45	72.7	400WQS1800-10	960	90	64.1
200WQS300-40	1450	55	74.3	400WQS1800-12	960	110	63
200WQS300-50	1450	75	68.1	400WQS1800-15	960	132	65.6
200WQS300-55	1450	75	74.9	400WQS1800-18	960	160	64.9
200WQS300-60	1450	90	68.1	400WQS1800-24	960	200	69.2
200WQS350-17	1450	30	67.6	400WQS1800-26	960	220	68.2
200WQS350-22	1450	37	66.7	400WQS1800-30	1450	250	69.2
200WQS350-28	1450	45	69.8	400WQS1800-35	1450	315	64.1
200WQS350-35	1450	55	71.4	500WQS2200-8	960	90	62.7
200WQS350-42	1450	75	66.8	500WQS2200-10	960	110	64.1
200WQS350-50	1450	90	66.2	500WQS2200-12	960	132	64.1
200WQS350-60	1450	110	65	500WQS2200-15	960	160	66.1
200WQS400-15	1450	30	68.1	500WQS2200-20	960	200	70.5
200WQS400-20	1450	37	69.3	500WQS2200-22	960	220	70.5
200WQS400-25	1450	45	71.2	500WQS2200-25	1450	250	70.5
200WQS400-30	1450	55	69.9	500WQS2200-30	1450	315	69.6
200WQS400-40	1450	75	68.4	500WQS2600-6	960	90	3
200WQS400-48	1450	90	68.4	500WQS2600-8	960	110	64.4
200WQS400-55	1450	110	64.1	500WQS2600-10	960	132	63.1
200WQS400-65	1450	132	63.1	500WQS2600-13	960	160	67.7
250WQS500-12	960	30	64.1	500WQS2600-17	960	200	70.9
250WQS500-15	1450	37	65	500WQS2600-19	960	220	72
250WQS500-20	1450	45	72.1	500WQS2600-22	1450	250	73.4
250WQS500-25	1450	55	72.9	500WQS2600-6	1450	315	74.1
250WQS500-30	1450	75	64.1	500WQS3000-7	960	110	61.2
250WQS500-35	1450	90	62.3	500WQS3000-9	960	132	65.6
250WQS500-40	1450	90	71.2	500WQS3000-12	960	160	72.1
250WQS600-10	960	30	64.1	500WQS3000-15	960	200	72.1
250WQS600-13	1450	37	67.6	500WQS3000-17	960	220	74.3
250WQS600-16	1450	45	68.4	500WQS3000-20	1450	250	76.9
250WQS600-22	1450	55	76.9
250WQS600-27	1450	75	69.2
250WQS600-32	1450	90	68.4
250WQS600-40	1450	110	69.9
250WQS600-48	1450	132	69.9
250WQS600-55	1450	160	66.1
300WQS800-10	960	37	69.3
300WQS800-13	960	45	74.1
300WQS800-16	960	55	74.6
300WQS800-20	1450	75	68.4
300WQS800-26	1450	90	74.1
300WQS800-32	1450	110	74.6
300WQS800-37	1450	132	71.9
300WQS800-42	1450	160	67.3
300WQS1000-8	960	37	69.3
300WQS1000-10	960	45	71.2
300WQS1000-12	960	55	69.9
300WQS1000-16	1450	75	68.4
